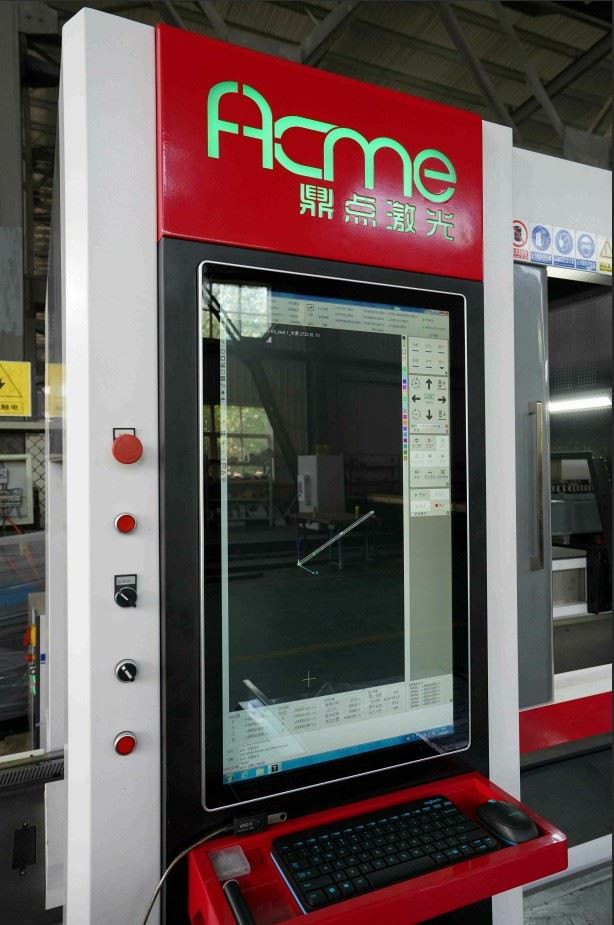

Laserowa maszyna do cięcia rur aluminiowych
2020 Nowa konstrukcja ACMEautomatic załadunku i rozładunku maszyny do cięcia rur może przecinać rury okrągłe i kwadratowe. Jest wyposażony w specjalny system operacyjny do cięcia. Jest prosta w obsłudze, precyzyjna i profesjonalna. Nadaje się do profesjonalnego cięcia profili. Jest szeroko stosowany w sprzęcie sportowym, rurociągach naftowych, sprzęcie chemicznym i innych gałęziach przemysłu. Może ciąć stal węglową i stal nierdzewną.
Cięcie próbek
Przemysł łazienkowy, przemysł meblarski, producenci samochodowych rur wydechowych, sprzęt fitness, rurociągi naftowe, produkcja samochodów, sprzęt medyczny, maszyny inżynieryjne, mosty, statki, produkcja sprzętu gospodarstwa domowego i inne branże.
Główne zalety
Maszyna do cięcia laserem rur / rur Acme Laser stosowana do obróbki rur o długości 6 m-12 m, średnicy 10-350 mm.
1. SZYBKI AUTOMATYCZNY ZAŁADUNEK I ROZŁADUNEK STACJI ROBOCZYCH I SYSTEMU.
2. 6 M-1 2 M DŁUGOŚĆ RUR I 350 MM MAKSYMALNA ŚREDNICA (DOSTĘPNE JEST 340 MM * 340 MM KWADRATOWE CIĘCIE RUR ).
3. WSPORNIK PŁYWAJĄCY SERWO, BARDZIEJ DOKŁADNE CIĘCIE.
4. NIEMCY PRECITEC LASER HEAD.
5. DOTYCZY WIĘKSZOŚCI RODZAJÓW METALOWYCH RUR I RUR (okrągłe, kwadratowe, prostokątne, taliowe okrągłe, owalne, H, L, I WIĄZKA itp.)
Więcej szczegółów
Maszyna do cięcia laserem rur z 3000 mm, 6000 mm 8000 mm 10000 mm lub 120000 mm.
Może wycinać okrągłe, kwadratowe, nieregularne, prostokątne metalowe rury o specjalnym kształcie
Maszyna może obsługiwać minimalną średnicę zewnętrzną metalowej rury 10 x 10 mm, maksymalną średnicę zewnętrzną 450 x 450 m
Źródło lasera do cięcia laserem światłowodowym obsługuje IPG, Raycus i nLIGH, wsparcie głowicy tnącej Precitec i RayTools
Oprogramowanie wykorzystywało najlepszą chińską markę Cypcut i CypTube
Moc lasera od 1000 watów do 10000 watów
Jaki jest używany silnik serwo marki?
YASKAWA z Japonii, Beckoff z Niemiec
Listwa zębata: Atlanta z Niemiec, YYC z Tajwanu
Prowadnica liniowa: Bosch z Niemiec, HIWIN z Tajwanu
Reduktor: Neugart z Niemiec, Shimpo z Japonii
Chiller wodny: marka Tongfei
Konfiguracje i parametry
| NIE | POZYCJA | LT-6020E | |
| 1 | Źródło lasera światłowodowego | Niemcy IPG / Chiny Raycus / Chiny MAX | |
| 2 | Głowica do cięcia laserem | Niemcy Precitec / Szwajcaria Raytools | |
| 3 | System cięcia CNC | Cypcut 5000 C / Fuscut 5000 C / CypCut TubePro China | |
| 4 | System kontroli wysokości głowicy tnącej | CYPCUT BCS 100 Chiny | |
| 5 | Oprogramowanie do zagnieżdżania | TUBY CYPCUTA T. | |
| 6 | Agregat wody | Tongfei China | |
| 7 | Klimatyzacja do elektrycznej szafy sterowniczej | Tongfei China | |
| 8 | System serwomotorów | YASKAWAx 5 Japonia | |
| 9 | Głaskanie pod brodę | Rodzaj | Podwójne uchwyty pneumatyczne Automatyczne centrowanie Cztery pazury Podwójny ruch |
| Średnica rury (mm) | Okrągły: 0-φ 440 Kwadrat: 0 - 440 x 440 mm Owalny, talia Okrągły i inne kształty rur, zakres średnicy okręgu opisanego 10 - 440 mm | ||
| MIN. Długość ogona (mm) | 50 | ||
| Znamionowa prędkość obrotowa (r / min) | 80 | ||
| MAX. Prędkość obrotowa (r / min) | 130 | ||
| Nośność (oba) | 500 kg | ||
| 10 | OŚ X | Podróżować | 500 |
| Prędkość znamionowa bez obciążenia (m / min) | 57 | ||
| Bez obciążenia MAX. Prędkość (m / min) | 130 | ||
| 11 | OŚ Y. | Podróż (mm) | 6800 |
| Prędkość znamionowa bez obciążenia (m / min) | 80 | ||
| Bez obciążenia MAX. Prędkość (m / min) | 130 | ||
| 12 | OŚ Z. | Podróż (mm) | 180 |
| Prędkość znamionowa bez obciążenia (m / min) | 30 | ||
| Bez obciążenia MAX. Prędkość (m / min) | 70 | ||
| 13 | Szyna prowadząca | TAJWAN 35 mm, 25 mm | |
| 14 | Przekładnia zębata i zębatka | Oś X YYC Tajwan Stojak spiralny Oś Y YYC Tajwan Stojak spiralny Oś Z TBI Tajwan Śruba kulowa | |
| 15 | Reduktor silnika | SHIMPO w Japonii | |
| 16 | Dokładność pozycjonowania | ± 0. 03 / 1000 mm | |
| 17 | Powtórz dokładność pozycjonowania | ± 0. 015 mm | |
| 18 | Części elektryczne | SCHNEIDER Francja | |
| 19 | Części pneumatyczne | SMC Japan | |
| 20 | Wentylator wyciągowy gazu | Kulminacja | |
| 21 | Podnośnik rurowy | Wsparcie serwa lub duże koło o zmiennej średnicy | |
| 22 | Karmienie przez rurkę | System podawania bocznego | |
| 23 | W pełni automatyczny system żywienia | tak | |
| 24 | System usuwania kurzu i filtracji | tak | |
| 25 | Struktura / korpus maszyny | Typ ciężki | |
