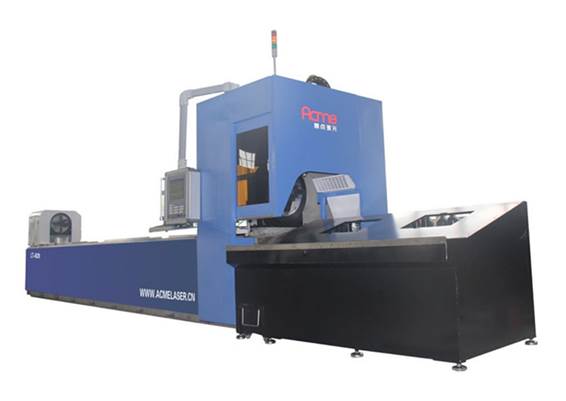

Maszyna do cięcia laserem światłowodowym

Dzięki wszechstronności swojego zaawansowanego źródła lasera światłowodowego IPG o mocy 2 kW, laser światłowodowy Tube Fiber może teraz wydajnie przetwarzać materiały o wysokim współczynniku odbicia, takie jak mosiądz, miedź i aluminium. Charakteryzuje się także doskonałymi parametrami skrawania dzięki stali ocynkowanej i zarejestrował znaczną ...

Product Details


Dzięki wszechstronności swojego zaawansowanego źródła lasera światłowodowego IPG o mocy 2 kW, laser światłowodowy Tube Fiber może teraz wydajnie przetwarzać materiały o wysokim współczynniku odbicia, takie jak mosiądz, miedź i aluminium. Charakteryzuje się również doskonałymi parametrami skrawania za pomocą stali ocynkowanej i odnotowuje znaczny wzrost wydajności cięcia cienkościennych rurek.

Lasery światłowodowe zapewniają radykalną poprawę wydajności energetycznej w porównaniu z bardziej tradycyjnym rezonatorem CO2, co prowadzi do nawet 50% redukcji godzinowych kosztów operacyjnych. W połączeniu z tymi oszczędnościami eliminuje się rutynową konserwację rezonatora i wyrównanie wiązek optycznych.

Nowy system do cięcia laserem światłowodowym LT-6020 może pomieścić rurę o średnicy do 200 mm i maksymalnej długości nieprzetworzonych rur od 6000 do 10000 mm, w zależności od wybranej konfiguracji. Ładowarka i automatyczne urządzenie wyładowcze maszyny zwiększają szybkość i zwiększają wydajność. Automatyczne przełączanie na lampy o różnych rozmiarach odbywa się w zaledwie trzy minuty.

Cały proces jest sterowany przez przyjazny dla użytkownika pakiet oprogramowania do programowania, który obejmuje bezpośredni import trójwymiarowych danych CAD, symulację, generowanie czasu cyklu i zaawansowane oprogramowanie do zagnieżdżania off-line, co pomaga skrócić czas ustawiania i wyeliminować złom.

I. NAJWAŻNIEJSZE FUNKCJE

● Automatyczna konfiguracja i uruchomienie

● Standardowe są profile okrągłe, prostokątne, kwadratowe i inne

● Standardowe komponenty dla łatwej obsługi i konserwacji

● Losowa standardowa długość

● rezonator IPK 2kW

● Oprogramowanie do programowania Lantek

II. OPCJE ROZWIĄZANIA WYDAJNOŚCI

● System wykrywania szwów

● System przenośnika wyjściowego

● System ładowania z powrotem

III. SPECYFIKACJA


NIE

POZYCJA

LT-6020
WYSOKI SPEC.

LT-6020S
MEDIUM SPEC.

LT-6020D
LOW SPEC.

1

SYSTEM STEROWANIA

NIEMCY PA8000

CYPCUT

CYPCUT

2

ŹRÓDŁO LASERA

IPG1000W

RAYCUS 1000W

CHIŃSKA MARKA 1000 W

3

GŁOWICA LASEROWA

Raytools

WSX

CHIŃSKA MARKA

4

AGREGAT WODY

TONGFEI

BAODIAN

BAODIAN

5

SIŁOWNIK

YASKAWA

PANASONIC

FUJI

6

GDAKANIE

RODZAJ

PODWÓJNE CHUCKSE PNEUMATYCZNE

PRZÓD: DWA PAIRY CHUCKÓW
POWRÓT: CZTERY CHUCKSÓW

FRONT: MANUAL
POWRÓT: CZTERY CHUCKSÓW

DIAMTER (mm)

φ20-φ200

φ20-φ200

φ20-φ200

MIN. DŁUGOŚĆ PRZĘDZY (mm)

200

200

190

OZNACZONA PRĘDKOŚĆ PRĘDKOŚCI (r / min)

60

40

40

MAX. PRĘDKOŚĆ OBROTOWA (r / min)

120

80

80

POJEMNOŚĆ ŁOŻYSK (ZARÓWNO)

500 kg

500 kg

150 kg

7

X AXIS

PODRÓŻOWAĆ

6800 mm

6800 mm

6800 mm

PRĘDKOŚĆ OBCIĄŻONA NO-LOAD
(m / min)

57

43

43

NO-LOAD MAX. PRĘDKOŚĆ
(m / min)

100

70

70

8

Y AXIS

PODRÓŻ (mm)

400

400

400

PRĘDKOŚĆ OBCIĄŻONA NO-LOAD (m / min)

57

40

40

NO-LOAD MAX. PRĘDKOŚĆ (m / min)

100

60

60

9

Z AXIS

PODRÓŻ (mm)

180

180

180

PRĘDKOŚĆ OBCIĄŻONA NO-LOAD (m / min)

30

30

30

NO-LOAD MAX. PRĘDKOŚĆ (m / min)

60

60

60

10

SZYNA

HIWIN

HIWIN

HIWIN

11

TRANSMISJA

STOJAK HELICAL

STOJAK HELIC,
ŚRUBA BALLOWA

STOJAK HELIC,
ŚRUBA BALLOWA

12

REDUKTOR

MOTOVARIO

MOTOVARIO

CHIŃSKA MARKA

13

DOKŁADNOŚĆ POZYCJONOWANIA

± 0,03 / 1000 mm

± 0,04 / 1000 mm

± 0,05 / 1000 mm

14

POWTÓRNA DOKŁADNOŚĆ POZYCJI

± 0,02

± 0,03

± 0,05

15

CZĘŚCI ELEKTRYCZNE

SCHNEIDER, OMRON

CHINT, OMRON

CHINT

16

CZĘŚCI PNEUMATYCZNE

SMC, AirTAC

SMC, AirTAC

SMC, AirTAC

17

OPROGRAMOWANIE NAŁOŻONE

Lantek

ŻADEN

ŻADEN

18

SYSTEM EKSTRAKCJI GAZU

Kulminacja

Kulminacja

Kulminacja

19

PODNOSZENIE MATERIAŁU

REDUKCJA KOŁA

NYLON BOARD

PNEUMATYCZNY

20

ŁADUJĘ

POWRÓT LUB OBCIĄŻENIE BOCZNE

POWRÓT LUB OBCIĄŻENIE BOCZNE

ŁADOWANIE BOCZNE

21

SYSTEM REMOMAL DUST

OPCJONALNY

OPCJONALNY

OPCJONALNY

22

GW

12t

8t

4t



IV. TRZY RODZAJE LASERA DO RUR

lt-6020

Tube Fiber Laser Cutter Machine

lt-6020S

Tube Fiber Laser Cutter Machine

lt-6020d

Tube Fiber Laser Cutter Machine



V. PRÓBKI

Tube Fiber Laser Cutter MachineTube Fiber Laser Cutter Machine

Tube Fiber Laser Cutter MachineTube Fiber Laser Cutter Machine


VI. PRZEGLĄD FABRYCZNY

20000 KWADRATOWY MIERNIK KWADRATOWY

Tube Fiber Laser Cutter MachineTube Fiber Laser Cutter Machine


ZAAWANSOWANE CENTRUM FREZOWANIA PRECYZYJNEGO DLA NIEZBĘDNYCH CZĘŚCI

Tube Fiber Laser Cutter MachineTube Fiber Laser Cutter Machine
