Automatyczna maszyna do cięcia rurami laserowymi

Automatyczna maszyna do cięcia rurami laserowymi

I. Wstęp ● Przecinarka do rur metalowych i rurowych ze źródłem lasera światłowodowego 2000W. ● Maksymalna grubość ścianki cięcia 15 mm stal węglowa, 10 mm stal nierdzewna, 8 mm aluminium, 5 mm mosiądz, 5 mm miedź. ● Rura do cięcia i rura z okrągłego, kwadratowego, prostokątnego, owalnego, okrągłego w talii metalu itp. ● ...

Product Details

I. Wprowadzenie

● Metalowa maszyna do cięcia rur i rur z źródłem lasera światłowodowego o mocy 2000 W.

● Maksymalna grubość ścianki cięcia 15 mm stal węglowa, 10 mm stal nierdzewna, 8 mm aluminium, 5 mm mosiądz, 5 mm miedź.

● Rura do cięcia i rura o okrągłym, kwadratowym, prostokątnym, owalnym, taliowym okrągłym metalu itp.

● Standard Φ = 20mm ~ 200mm, L = 6m.

● Rury o długości powyżej 6 mi średnicy większej niż 200 mm, maszyna może być dostosowana.

II. Typ rury do cięcia laserowego

Automatyczna maszyna do cięcia rurami laserowymi

Okrągłe rurki i wydrążona sekcja przekroju

Min: Ø 16 mm

Max: 273 mm

Automatyczna maszyna do cięcia rurami laserowymi

Rury kwadratowe i wydajność cięcia pudełek

Min: 16 mm x 16 mm

Maks .: 200 mm x 200 mm

Automatyczna maszyna do cięcia rurami laserowymi

Pojemność cięcia rur prostokątnych

Min. 20 mm x 15 mm

Max: 250 mm x 150 mm

Automatyczna maszyna do cięcia rurami laserowymi

Oval / Elliptical Tubes Cutting Capacity

Min: 32 mm x 17 mm

Max: 250 mm x 125 mm

III. Ograniczenie grubości cięcia

Materiał

Ograniczenie grubości cięcia

Stal węglowa

15 mm

Stal nierdzewna

10 mm

Aluminium

8 mm

Mosiądz

5 mm

Miedź

5 mm


IV. Wykres prędkości

Grubość

Stal węglowa

Stal nierdzewna

Aluminium


O 2

Powietrze

Powietrze

1,0 mm

450 mm / s

400-450 mm / s

300 mm / s

2,0 mm

120 mm / s

200-220 mm / s

130-150 mm / s

3,0 mm

80 mm / s

100-110 mm / s

90 mm / s

4,5 mm

40-60 mm / s



5 mm


30-35 mm / s


6,0 mm

35-38 mm / s

14-20 mm / s


8,0 mm

25-30 mm / s

8-10 mm / s


12 mm

15 mm / s



14 mm

10-12 mm / s



16 mm

8-10 mm / s



V. Główne części

Nazwa artykułu

Uwaga

Rezonator lasera światłowodowego

2000 W (IPG)

Siłownik i sterownik

YASKAWA (Japonia)

Śruba z nakrętką kulową

HIWIN (Tajwan)

Stojak zębaty

CHIŃSKI

Głowica laserowa

RAYTOOLS (Szwajcaria)

Chiller

TONG FEI (Chiny)

System sterowania

PA8000 (NIEMCY)

Liner guide

HIWIN (Tajwan)

Gazowy zawór proporcjonalny

SMC (Japonia) lub AIRTAG

Redukcja skrzyni biegów

MOTOVARIO (Francja)

Metalowy korpus maszyny

16-25MM ŁÓŻKO WYKONANE Z CAŁEJ KARTKI Z CZYNNIKIEM I ZWALNIANIEM LECZENIA


VI. zalety automatycznej przecinarki laserowej

1. Automatyczny uchwyt centrujący pneumatyczny firmy LGmazak i HAAS. Gwarancja i jakość są gwarantowane. Inni dostawcy kupują gotowe uchwyty elektryczne, które w praktyce są łatwe do złamania.

2. Ręczne lub automatyczne ładowanie z tyłu maszyny-patentu. 15-20-tygodniowy czas ładowania wstecznego, a następnie 60-sekundowy czas ładowania z boku

3. Oryginalny niemiecki system sterowania PA8000. Inni dostawcy używają Cypcut lub Higerman. Posiadamy profesjonalne oprogramowanie do zagnieżdżania dla kątowego i kanałowego cięcia stali.

4. NW naszego złoża maszyny to 5 t, wykonane z pełnego arkusza stali o grubości 16-25 mm z obróbką cieplną i antyadhezyjną. Inni używają spawanego stalowego koryta maszyny.

Automatic Laser Tube Cutting MachineAutomatyczna maszyna do cięcia rurami laserowymi

Automatic Laser Tube Cutting Machine

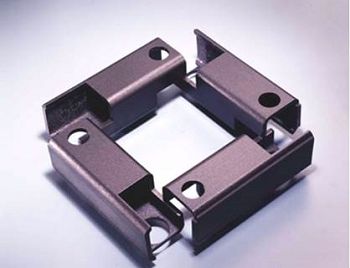

VII. PRÓBKI


Automatyczna maszyna do cięcia rurami laserowymiAutomatic Laser Tube Cutting Machine
